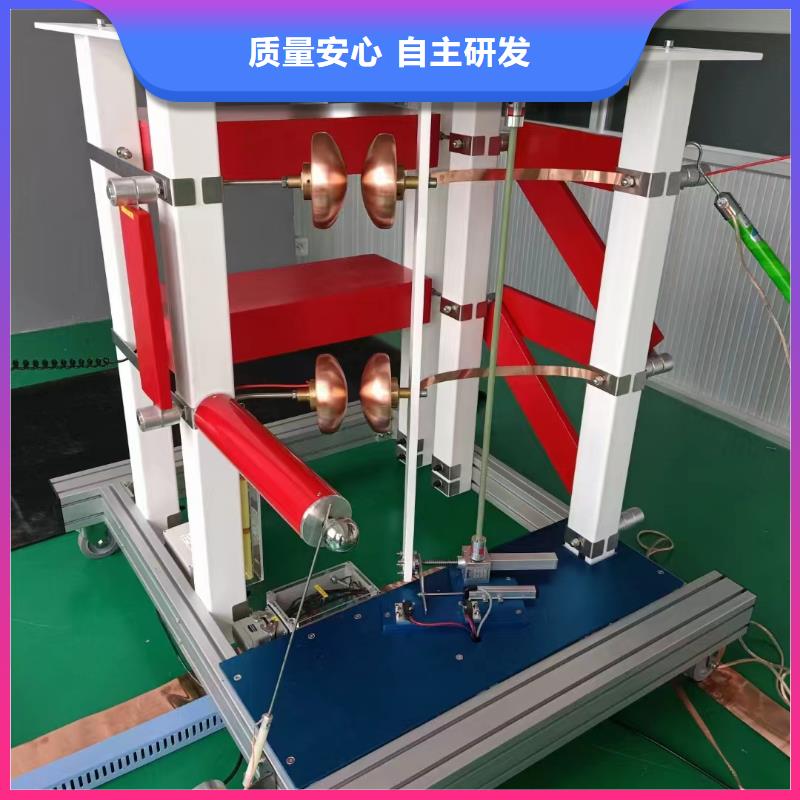

雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压),它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定,比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作, 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷，功能强大，科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能：在线测量：与示波器相连接，分析冲击电压设备输出到示波器的波形，并将分析结果和波形显示在PC界面，同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印；辅助功能：包括参数和注册信息的备份，示波器的读写操作，数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序，如下图所示，进入测量界面（如图4-1），图4-1 测量分析主界面在主页面上包括4个部分，下拉菜单，操作快捷工具按钮，波形显示和信息状态，下面分别进行介绍1.1.1.下拉菜单包括“参数设置”，“示波器”，“工具”和“退出”按钮?参数设置：包括3个子菜单，用来设置系统参数，和实验相关参数，使系统按照设定运行。?示波器：有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单（右图）：主要是一些附加的处理波形和处理数据的功能，包括“数据库处理”，保存波形，读取示波器地址，读入其他格式的数据文件，保存数据到Excel。?退出系统：点击后系统退出。?右键菜单：在波形区域点击鼠标右键，弹出右键菜单，主要可以对波形进行快速处理。1.1.2.工具栏：快速操作对波形的处理，及开始测试的控制（下图）。1.1.3.波形显示：占据整个屏幕90％以上的区域。可以显示波形参数，可以进行类似于示波器的测量分析操作。1.1.4.状态栏：显示系统运行的状态，以及保存数据的路径。1.2.参数设置： 1.2.1.试验参数：快捷键F1，设置与试验相关的参数，图4-2所示，包括“基本信息”吗、和“试验参数设置”两部分。

雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。
