想要了解球形支座球铰支座厂家十分靠谱产品的魅力?视频为你揭晓答案!
以下是:球形支座球铰支座厂家十分靠谱的图文介绍
KQGZ抗震球型钢支座主要技术性能 1、支座摩擦系数为0.03;2、支座水平剪力大于竖向承载力的20%;3、支座抗拔力抗拉力为竖向承载力的10%-30%;4、支座竖向承载力1000-60000KN,分为25级;5、支座转角为0.03rad;6、支座适用温度范围:-40℃~+70℃; 球形支座设计位移量 顺桥向:1000 一2500KN e=士50 和士100mm ; 3000 一10000KN e=士50 、土100mm 和士150mm ; 横桥向(GX 多向活动支座)e=土20mm 设计位移量根据工程需要可进行变更。 该系列抗震球形支座适用于大跨度空间结构及大跨度桥,特别适用于宽桥、曲线桥、斜桥、尤其适用于高烈度地震区的工程结构。

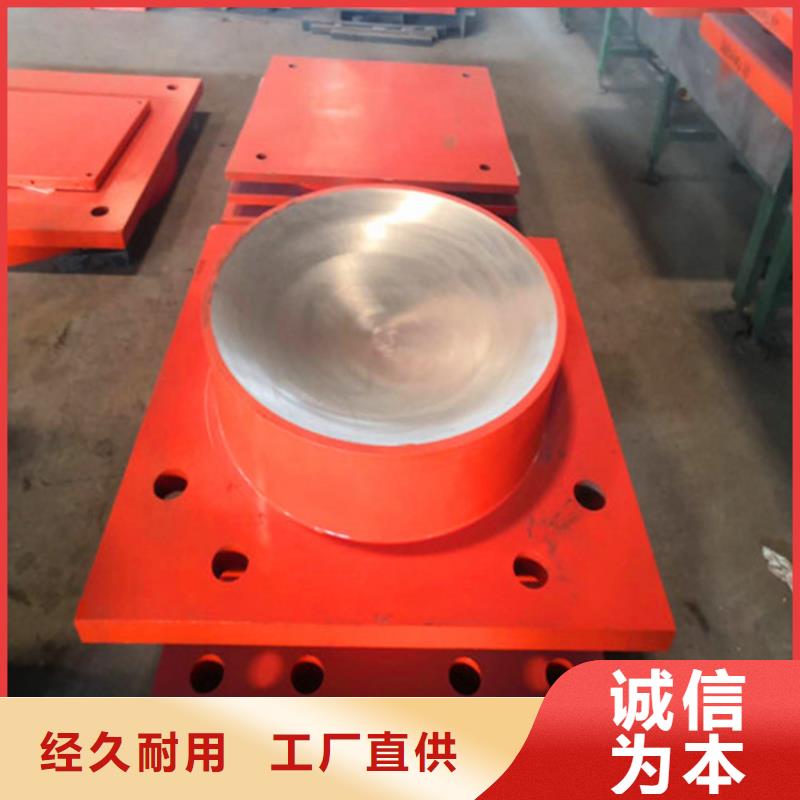

万向滑动球形支座通过球面传力,作用反力分许均匀,传力hao,通过聚四板(PTFE)的滑动实现支座的转动,可以实现支座水平滑动,允许位移值大,能够释放结构地震作用变形与温度应力,支座刚度大,变形小,承载能力高,抗震性能好,无老化问题,耐久性好,适用温度范围大。转角大小可按工程要求设计,支座转动可一般为(0.02?0.05)。 万向滑动球形支座主要用于建筑节点的铰接,尤其适用于机场、车站、地铁设施、体育场馆、会堂展厅等钢结构或钢混结构膜结构节点的铰接,同时也能满足桥梁减震的需要,具备上下构件铰接后大的万向转角功能。 球形支座有下支座凹板、球冠衬板、上支座滑板、聚四氟乙烯滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。 球冠衬板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽,用以固定平面四氟板。 下支座凹板由钢板或铸件制成,主要起固定球面四氟板的作用并将支座反力分散传递到桥墩、桥台上。
瑞诚工程橡胶(林芝市分公司)位于河北省衡水市滨湖新区彭杜乡王许庄,公司多年来一直从事 网架钢支座生产加工业务,我公司生产的 网架钢支座具有生产效率高、成本低、操作方便、性高、易于维护等特点。公司以“诚信为本!品质为金!服务至上!”为宗旨,欢迎各界新老客户来迅达公司光临指导,洽谈业务,我们愿与您携手共创美好明天!
球型支座通过球形支座的中间球形钢板在下支座板内滑动位移来满足上层结构的需要,球形支座在小阻力下的多向转动,体现了球-槽结合的原理。球形支座通常由于支座的转动中心与上部结构的动中心不重合,因此在上支座板与平面四氟板之间形成滑动面。根据上部结构与支座转动中心的相对位置,球面转动方向可以与平面滑动方一致或相反。如果球形两个转动中心重合,则在平面上就不发生滑动。上层结构的x和y方向上的水平位移通过球形支座的上支座板在中间球形板上面滑动实现。双向滑移球形支座竖向抗拔力确定在竖向压力的50%内;双向滑移球形支座水平抗剪力确定在竖向压力的40%内;双向滑移球形支座的水平位移刚度为9KN/m-900KN/m之间。
